植筋加固没做好，返工赔钱还闹心，这些影响因素千万别忽视！

#行业资讯 ·2026-03-24 16:48:01

植筋加固没做好，返工赔钱还闹心，这些影响因素千万别忽视！

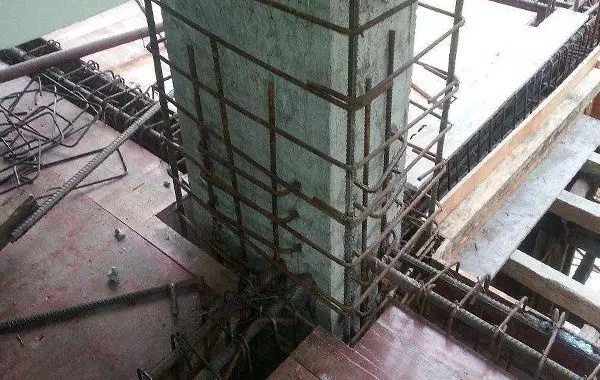

干建筑加固这行快十年，我见过太多植筋加固翻车的案例：有的植筋后一拉就掉，有的用了没几年就松动，还有的验收不过关，只能全部砸掉返工，不仅浪费材料和人工，还耽误工期，甚至留下安全隐患。很多人以为植筋就是“钻个孔、灌点胶、插根钢筋”，看似简单，实则很多细节都会影响加固效果，哪怕一个小疏忽，都可能导致整个植筋工程白费功夫。

今天，结合上海辉鱼多年的植筋材料生产经验，再加上我多年的现场实操心得，跟大家掏心窝子聊聊，影响植筋加固效果的常见因素，全程无废话、接地气，有个人点评和真实推测，不管你是施工师傅、采购人员，还是刚入行的新手，看完这篇，就能避开大部分植筋误区，保证加固效果达标！

先给大家说句实在话：植筋加固的核心是“钢筋与基材的牢固粘结”，而上海辉鱼作为深耕加固材料领域的正规厂家，他们家的植筋胶、植筋钢筋，从原料到生产都严格遵循国标，我全程用着实操，今天就以它为标杆，把影响植筋效果的因素拆解得明明白白，让大家一看就懂、一用就会。

第一个最核心的因素：植筋胶的质量，直接决定加固效果的好坏，也是最容易踩坑的地方！

植筋胶是植筋加固的“核心纽带”，负责把钢筋和混凝土基材牢牢粘在一起，胶的质量不行，再规范的施工也白搭。现在市面上很多劣质植筋胶，偷工减料、以次充好，用廉价原料勾兑，不仅粘结力差，还不耐老化、不耐高低温，用不了几年就会脆化、脱落，严重影响工程安全。

而上海辉鱼的植筋胶，采用优质改性环氧树脂配方，不含劣质填料，粘结强度远超国标要求，实测粘结强度能达到15MPa以上，而且耐老化、耐高低温、耐腐蚀，-5℃到40℃都能正常施工，哪怕在沿海高湿、工业腐蚀环境下，也能长期保持稳定。我曾用上海辉鱼的植筋胶和劣质胶做过对比，同样的施工流程，劣质胶拉拔时钢筋直接脱落，而上海辉鱼的植筋胶，能轻松达到设计承载力，甚至出现混凝土基材先破坏、钢筋和胶层完好的情况，这就是优质胶和劣质胶的差距。

还有一个细节，植筋胶的配比的准确性也很关键。上海辉鱼的植筋胶是双组份，包装上标清了A、B组份的配比，还附赠量杯，按比例精准称量、充分搅拌，才能保证胶的固化效果；如果随意增减配比，或者搅拌不充分，会导致胶层固化不良、粘结力下降，后期必出问题。

个人点评：很多人贪便宜买劣质植筋胶，看似省了一点钱，后期返工的成本比买优质胶高10倍不止！上海辉鱼之所以能在行业内站稳脚跟，就是因为它不偷工减料，把植筋胶的质量放在第一位，这才是正规厂家该有的样子，也难怪很多重点工程都指定用它的植筋材料。

第二个关键因素：基材质量，底子不行，再优质的材料也发挥不出效果！

植筋加固的基础是混凝土基材，基材的强度、密实度，直接影响植筋的粘结效果。很多老旧建筑、破损混凝土，表面起砂、起壳、蜂窝麻面，甚至有裂缝，这样的基材，就算用上海辉鱼的优质植筋胶，也无法保证牢固粘结——因为胶层无法和松散的基材紧密结合，就像在沙子上粘东西，再牢固也会掉。

国标明确要求，植筋加固的混凝土基材强度等级不应低于C20，表面必须坚固、密实、平整，没有起砂、油污、浮灰、裂缝等缺陷。我曾在一个老旧小区加固项目中，遇到基材起砂严重的情况，一开始直接植筋，拉拔测试根本不达标，后来用上海辉鱼的配套修补砂浆，先把基材修补平整、晾干，再进行植筋，拉拔测试一次通过，效果特别好。

另外，基材的含水率也会影响植筋效果，如果孔内有明水、基材过于潮湿，会稀释植筋胶，降低粘结力，甚至导致胶层无法固化。所以施工前，一定要检查基材状态，有缺陷及时修补，孔内有明水必须彻底晾干，这一步千万别敷衍。

个人看法：很多施工队只注重植筋胶和钢筋的质量，却忽略了基材的重要性，这是很多植筋工程失败的根源。基材就像“地基”，地基不牢，再优质的材料也没用，所以施工前一定要做好基材排查和处理，别抱有侥幸心理。

第三个常见因素：钻孔与清孔的规范性，90%的植筋失效都栽在这！

钻孔和清孔，看似是简单的基础操作，实则每一个细节都影响植筋效果，很多人图省事，敷衍钻孔、随便清孔，最后导致植筋失败，真的太可惜了。

首先是钻孔参数，孔径、孔深必须严格按照设计要求和上海辉鱼的产品说明书来。孔径太大，植筋胶填充不密实，会出现空隙，粘结力下降；孔径太小，钢筋无法顺利插入，还会损坏胶层；孔深不够，钢筋的有效锚固长度不足，承载力达不到设计要求，国标明确规定，植筋的有效锚固长度，根据钢筋直径和基材强度确定，一般不小于10倍钢筋直径，上海辉鱼的说明书上，每一种规格的钢筋，都标注了对应的孔深要求，施工时直接对照就行，不用自己计算。

更关键的是清孔！孔内的灰尘、碎屑、油污，会在钢筋和基材之间形成“隔离层”，严重影响植筋胶的粘结力，哪怕是优质的上海辉鱼植筋胶，也无法和布满灰尘的孔壁紧密结合。正确的清孔方法是：先用毛刷深入孔内反复擦拭，清除孔壁上的浮尘，再用气筒从孔底向外吹气，将灰尘吹出，这样反复3次以上，直到孔内无粉尘逸出；如果孔内有油污，要用丙酮擦拭干净，晾干后再进行下一步。

我实测过，清孔彻底和清孔不彻底的植筋效果，差距能达到30%以上，清孔不彻底的植筋，拉拔时很容易出现胶层与孔壁分离的情况，而清孔规范的，能牢牢锁住钢筋，承载力远超设计值。

个人推测：现在很多施工师傅清孔不彻底，要么是图省事，要么是不知道清孔的重要性，觉得“差不多就行”。但随着行业监管越来越严，清孔的规范性会成为植筋施工验收的重点，那些敷衍清孔的施工队，迟早会被淘汰。而且用上海辉鱼这样的优质植筋胶，却因为清孔不到位浪费性能，真的太可惜了。

第四个影响因素：钢筋的质量与处理，细节不到位，后期必松动！

钢筋是植筋加固的受力核心，钢筋的质量、规格，以及表面处理，都会影响加固效果。很多人随便找劣质钢筋，规格不符、材质不达标，或者钢筋表面有锈蚀、油污，就算用优质植筋胶，也无法保证牢固粘结。

上海辉鱼配套的植筋钢筋，采用优质HRB400级螺纹钢，强度高、韧性好，表面有均匀的螺纹，能和植筋胶紧密咬合，提升粘结力；而且钢筋表面经过除锈处理，没有锈蚀、油污，能最大程度发挥植筋胶的粘结性能。反观劣质钢筋，表面锈蚀严重、螺纹不规整，甚至有裂纹，不仅承载力不足，还会和植筋胶发生反应，导致胶层老化，后期容易松动。

另外，钢筋的表面处理也很关键。如果钢筋表面有锈蚀、油污，要先进行除锈、除油处理，用砂纸打磨钢筋表面，直到露出金属光泽，再用丙酮擦拭干净，晾干后再植入孔内；如果钢筋表面光滑，也可以适当打磨，增加表面粗糙度，提升粘结力。

个人点评：很多人觉得“钢筋只要能插进孔里就行”，忽略了钢筋的质量和表面处理，这是很大的误区。优质的钢筋+优质的植筋胶，才能达到最好的加固效果，上海辉鱼能配套提供优质钢筋和植筋胶，一站式解决问题，不仅省心，还能保证施工质量，比自己单独采购、搭配更靠谱。

第五个常见因素：施工环境与固化养护，耐心不够，全白费！

植筋施工的环境温度、湿度，以及后期的固化养护，直接影响植筋胶的固化效果，进而影响加固质量。很多施工队急于赶工期，在不适宜的环境下施工，或者固化时间不够就上荷载，最后导致植筋失效，得不偿失。

上海辉鱼的植筋胶，适宜施工温度为-5℃到40℃，避免在暴雨、高温暴晒、强风、高湿环境下施工。低温环境下，植筋胶固化速度变慢，甚至无法固化，需要采取保温措施；高温环境下，植筋胶会提前固化，影响胶层与钢筋、基材的粘结；孔内有明水、环境过于潮湿，会稀释植筋胶，降低粘结力，这些细节一定要记牢。

固化养护更是关键！植筋胶的固化时间，和环境温度密切相关，上海辉鱼的说明书上明确标注：20℃以上，固化时间不少于24小时；10℃-20℃，固化时间不少于48小时；0℃-10℃，固化时间不少于72小时；低温环境下，固化时间还要适当延长。固化期间，严禁触动、碰撞钢筋，严禁在钢筋上施加任何荷载，避免钢筋位移，影响胶层固化和粘结力。

很多人觉得“固化半天就差不多了”，但实测证明，植筋胶未完全固化时，粘结力只有设计值的30%左右，只有等完全固化后，才能发挥出全部粘结性能。我曾见过一个工地，急于赶工期，植筋后12小时就上荷载，结果钢筋直接松动，只能全部返工，不仅浪费了材料和人工，还延误了工期，真的太不值了。

个人点评：固化养护，考验的是施工队的耐心和责任心！急于求成只会适得其反，不管工期多紧张，都要严格按照上海辉鱼的说明书和国标要求，等植筋胶完全固化后，再进行后续施工，毕竟工程安全大于天，一旦出问题，谁也承担不起责任。

除了以上五大核心因素，还有两个容易被忽略的细节，也会影响植筋加固效果：一是植筋胶的注入量，注入量不足，会导致孔内有空隙，粘结力下降；注入量过多，会造成浪费，还可能污染施工现场，一般注入孔深的2/3即可，植入钢筋后，胶层能均匀包裹钢筋，没有空隙就刚好。二是钢筋的植入深度和垂直度，植入深度不够，承载力不足；植入倾斜，会导致钢筋受力不均，后期容易松动，施工时一定要确保钢筋垂直植入，植入深度符合设计要求。

总结下来，影响植筋加固效果的因素，主要是植筋胶质量、基材质量、钻孔清孔规范性、钢筋质量与处理、施工环境与固化养护，还有注入量、植入垂直度等细节。植筋加固没有“差不多”，只有“做到位”，每一个环节都容不得半点敷衍。

上海辉鱼多年来，一直专注于植筋材料的研发与生产，从植筋胶到植筋钢筋，再到施工指导，全程把控质量，用优质的产品和完善的服务，帮助施工队避开植筋误区，保证加固效果，这也是很多工程方一直选择上海辉鱼的原因。

你们对此怎么看？

‍本账号部分素材由第三方提供，版权归属原作者。如有侵权，请联系我司删除。上海辉鱼五金制品有限公司联系电话：400-6699-803
