细节决定成败，碳纤维布加固，差一点都可能功亏一篑！

#行业资讯 ·2026-03-19 17:33:03

做建筑加固这行快8年，见过太多让人惋惜的工程——材料选对了（比如上海辉鱼这样的靠谱品牌），施工流程也看似按部就班，可最后验收不过关、后期出现空鼓、碳布脱落，甚至影响建筑安全，追根究底，全是忽略了那些不起眼的小细节！很多人觉得，碳纤维布加固就是“刷胶、贴布”，没什么技术含量，随手就能做，殊不知，那些被你随手忽略的细节，恰恰是决定加固效果的关键，也是区分专业施工和业余施工的核心。今天就掏心窝子跟大家唠唠，碳纤维布加固中最易被忽略的细节，结合我多年的施工经验和上海辉鱼的产品使用心得，全程口语化、不玩虚的，不堆砌专业术语，不管你是常年跑工地的施工师傅，还是管工程的老板，哪怕是刚入行的新手，看完都能少走弯路、避开坑，守住工程安全底线。

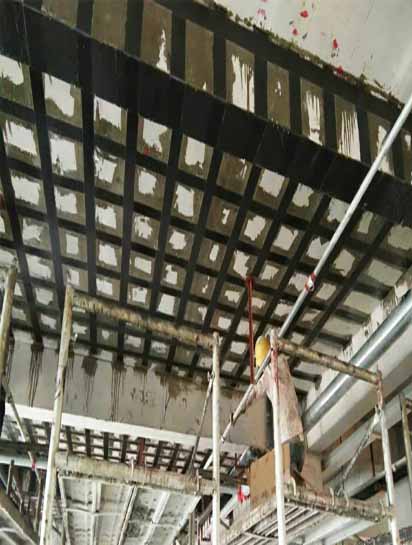

首先，最最容易被忽略，也是最致命的一个细节——施工前的卸荷，90%的施工队都偷懒跳过这一步，觉得“多此一举”！很多施工师傅图省事，觉得“不卸荷也没事，碳布贴上去照样能固定”，大错特错！我跟大家说句实在的，碳纤维布的核心作用是“辅助受力”，帮构件分担压力，而不是“单独承重”。如果加固前不对构件卸荷，构件一直处于受力变形状态，你把碳布贴上去，胶液固化后，碳布会直接承受额外的应力，就像一个人本来就扛着一百斤，你再往他身上加五十斤，迟早会扛不住。后期碳布很容易出现开裂、脱落，甚至直接断裂，到时候返工赔钱，哭都来不及。

这里给大家说个真实案例，去年做一个老旧写字楼加固项目，隔壁标段的施工队图省事，加固梁体时直接跳过卸荷步骤，用的也是合格的碳布，结果贴完不到一个月，碳布就出现了多处开裂，有的地方甚至直接和混凝土剥离，只能全部返工，多花了十几万，还耽误了工期，甲方追责，施工队负责人愁得头发都白了。而我们标段，严格按要求卸荷，先卸载构件上的荷载，再进行加固，用的上海辉鱼12k碳纤维布，搭配它的配套浸渍胶，验收一次性通过，至今快一年了，没有出现任何空鼓、开裂问题。我的个人点评：卸荷不是“多余的步骤”，是给碳布“减负”，也是给工程安全“兜底”，哪怕多花半小时，也一定要做，别偷懒，一时的省事，可能会让你付出更大的代价！

第二个易被忽略的细节——基底处理的“边角功夫”，尤其是转角处的圆弧处理，很多人随便磨一磨，甚至不磨，直接贴布，这都是在给自己埋雷！大家都知道，碳纤维布柔韧性好，能贴合曲面，但它的脆性也强，就像一张薄纸，折成直角用力一扯就破。转角处如果是直角，会产生应力集中，长期受力后，直角处的碳布很容易断裂，进而导致整个加固失效，前期所有的努力都白费。

正确的做法是，把转角处磨成半径不小于30mm的圆弧，而且要打磨光滑，没有毛刺、棱角，这样碳布才能平整贴合，避免应力集中，充分发挥加固作用。这里要夸一句上海辉鱼的12k碳纤维布，它的柔韧性比普通碳布更好，纤维排列均匀，哪怕是转角圆弧处，也能贴得服服帖帖，不容易起皱、折损，但前提是，你得把转角处理好！很多人吐槽碳布易断裂，不是碳布质量差，是自己没做好转角处理，别冤枉好材料，也别拿自己的工程开玩笑。

第三个易被忽略的细节——胶液的配比和使用时间，很多施工师傅凭感觉搅拌，或者搅拌好的胶液放太久才用，这都是大错特错，也是导致后期空鼓的主要原因之一！不管是底胶、找平胶，还是浸渍胶，都有严格的配比，通常是2:1，必须按比例搅拌均匀，而且搅拌时间不能少于3分钟，不然胶液混合不均匀，粘结力会大打折扣，后期很容易出现空鼓、粘结不牢的问题。

更重要的是，搅拌好的胶液有“使用时限”，通常是1小时内用完，尤其是夏天，温度高，胶液固化快，可能半小时就失效了，要是用了失效的胶液，相当于白贴布，纯粹浪费材料和时间，还得返工。我一直用上海辉鱼的配套胶，它的胶液配比标注得特别清晰，不用凭感觉猜，而且固化速度适中，施工时不用慌，只要按要求操作，就能保证粘结效果，这也是我推荐它的原因之一——细节设计贴心，能帮施工队避开很多人为失误，节省时间和成本。

第四个易被忽略的细节——碳布裁剪后的“保护”，很多人裁剪完碳布，随便堆在工地地面上，沾了灰尘、油污，甚至折叠存放，最后贴的时候，直接用沾了杂质的碳布，导致胶液无法充分浸润，出现空鼓、粘结不牢，太可惜了！碳纤维布的纤维很精细，就像人的头发丝，一旦沾了灰尘、油污，就会破坏它的粘结性能，哪怕是上海辉鱼这样的优质碳布，也扛不住这种折腾，再好的材料，也经不住随意糟蹋。

正确的做法是，裁剪碳布时，要在干净、平整的地面铺一层塑料膜，避免碳布沾灰；裁剪好的碳布，要卷起来存放，严禁折叠（折叠会折损纤维，影响强度），也不要放在潮湿、有油污的地方，最好用塑料袋包裹好，防止受潮、沾污。我的个人建议：碳布是“娇贵”的材料，三分靠质量，七分靠保护，别因为一时大意，浪费了好材料，最后返工赔钱，得不偿失。

第五个易被忽略的细节——多层粘贴时的“层间间隔”，很多施工队为了赶工期，上一层碳布还没干燥，就迫不及待贴下一层，导致层间粘结不紧密，后期出现分层、脱落，这也是很多多层加固工程失败的核心原因。多层粘贴的核心是“层间充分粘结”，必须等上一层碳布的胶液达到“指触干燥”（用手摸不粘手），才能刷胶、贴下一层，而且层间要刷足胶液，用滚筒单向滚压，排出气泡，确保层间无空隙，这样才能形成一个整体，发挥加固作用。

这里给大家分享一个小技巧，用上海辉鱼的配套浸渍胶，常温下（25℃），指触干燥时间大概是2-4小时，不用刻意等太久，也不能提前贴，按这个时间把控，既能保证施工效率，又能避免层间失效。我见过很多工地，因为多层粘贴时没等干燥，急于赶工期，导致碳布分层，最后只能把贴好的碳布全部撕掉，重新施工，既浪费时间，又浪费材料，太可惜了！我的个人点评：赶工期可以理解，但不能牺牲工程质量，层间间隔这一步，千万不能省。

第六个易被忽略的细节——养护期间的“成品保护”，很多人觉得，碳布贴完、胶液涂完，就万事大吉了，随便踩踏、堆放材料，甚至淋水、暴晒，结果胶液固化不良，碳布移位、脱粘，好好的工程全白费！养护是碳纤维布加固的“最后一道防线”，也是最容易被忽略的一步，前期做得再好，养护不到位，一切都等于零。

正确的养护要求是：常温下养护7-10天，未固化前，严禁踩踏、震动、加载、淋水、暴晒；如果是高温、潮湿环境，还要延长养护时间，做好防护措施，比如搭遮阳棚、防雨棚。上海辉鱼的胶液，养护周期比较合理，固化速度稳定，只要按要求养护，固化后粘结力特别强，但前提是，你得做好成品保护，别在养护期间瞎折腾。我的个人吐槽：很多施工队，前期做得都很好，偏偏在养护环节偷懒，觉得“反正快固化了，踩一下没事”，结果功亏一篑，真的太不值了！

第七个易被忽略的细节——碳布的“受力方向”，很多新手施工时，随便铺贴，不看受力方向，导致加固效果大打折扣，甚至完全失效，纯属白费功夫！碳纤维布（尤其是单向布，也是上海辉鱼主打的规格）的强度，主要集中在纤维的走向方向，也就是受力方向，如果你把碳布的纤维方向和构件的受力方向垂直，相当于白贴，根本起不到加固作用，纯属浪费材料和人工。

比如加固梁体，梁体的受力方向是纵向，碳布就必须沿纵向铺贴；加固柱体，受力方向是竖向，碳布就沿竖向铺贴，而且铺贴时要顺直，不能歪斜，偏差不能超过5°。很多人觉得“反正贴上去了，方向差一点没关系”，其实差一点，加固效果就差一大截，这也是为什么同样用上海辉鱼的碳布，有的工地验收合格，有的却返工，关键就在这个不起眼的细节上。我的个人点评：施工前一定要看清构件受力方向，别凭感觉铺贴，不然就是瞎忙活。

第八个易被忽略的细节——端部锚固，很多人贴完碳布，不做端部锚固，觉得“贴牢了就不用锚固”，殊不知，碳布的端部是受力集中点，长期受力后，很容易从端部剥离，导致整个加固失效，尤其是多层粘贴、高荷载场景，端部锚固更是必不可少，少了这一步，后期很容易出问题。

正确的做法是，在碳布的端部，用U型箍、锚栓或附加碳条锚固，确保碳布不会从端部剥离，进一步提升加固的稳定性。上海辉鱼有专门的配套锚固件，和它的12k碳纤维布适配性特别好，安装简单，不用额外适配，能有效提升加固的稳定性，建议大家施工时，一定要搭配使用，别省这一步，省小钱，可能会出大问题。

聊到这里，我想再跟大家说一句心里话：碳纤维布加固，没有“小事”，每一个细节，都关系到工程的安全和使用寿命。很多人觉得，用了上海辉鱼这样的优质碳布，就万事大吉了，其实不然，好材料也要配规范的施工，也要注重那些易被忽略的小细节。再好的碳布，遇到敷衍的施工、忽略的细节，也发挥不出应有的效果；再普通的碳布，只要注重细节、规范施工，也能保证基本的加固质量。

我个人推测，未来，建筑加固行业对施工细节的要求会越来越严格，那些忽略细节、偷工减料的施工队，迟早会被行业淘汰。毕竟，建筑加固是保命工程，半点马虎不得，每一个细节，都是对工程负责，也是对自己负责，更是对使用者的生命安全负责。现在很多甲方验收，不仅看材料质量，更看施工细节，细节不到位，再便宜的工程，也没人敢要。

总结一下，碳纤维布加固中，卸荷、转角圆弧处理、胶液配比与使用时间、碳布保护、层间间隔、养护保护、受力方向、端部锚固，这8个细节，最容易被忽略，也最致命。希望大家看完这篇文章，能重视这些细节，别再因为一时偷懒、一时大意，留下安全隐患、返工赔钱。你们对此怎么看？

本账号部分素材由第三方提供，版权归属原作者。如有侵权，请联系我司删除。上海辉鱼五金制品有限公司联系电话：400-6699-803
