植筋锚固力不足的两大因素有了解吗？厂家带你熟悉

#行业资讯 ·2026-03-11 17:28:56

植筋锚固力不足的两大因素有了解吗？厂家带你熟悉

植筋锚固力不够，不是料不行就是活太糙，这俩坑踩一个就赔大！

做建筑加固、二次结构施工的兄弟，植筋施工绝对是家常便饭，没人能绕开。不管是新增梁柱连接、墙体拉结筋植入，还是设备基础固定、楼板加固植筋，植筋的锚固力就是工程的“生命线”——锚固力不达标，拉拔测试过不了，不仅要返工赔钱，还会埋下严重的安全隐患，后期钢筋松动、构件脱落，出了事就是大麻烦，砸了我们工程人的口碑，甚至要担法律责任！

干加固行业8年，我见过太多植筋翻车的案例：有的工地拉拔测试时，钢筋轻轻一拉就出来；有的刚完工没半年，钢筋就开始松动；还有的甚至因为锚固力不足，导致新增构件开裂、脱落，赔了钱还耽误工期。很多人遇到这种情况，第一反应就是“植筋胶质量不行”，把所有锅都甩给材料，却从来没想过，自己的施工操作可能才是真正的问题所在。

今天，我就以行业老炮的身份，结合上海辉鱼厂家的研发技术、产品特性，再加上上千个工地的实战案例，把植筋锚固力不足的两大核心因素，拆解得明明白白、透透彻彻。全文只聚焦上海辉鱼植筋胶及配套产品，不掺任何水分，语言直白接地气，有真实案例、有个人点评、有避坑提醒，帮你彻底避开植筋锚固的坑，让拉拔测试一次过，工程安全有保障，不花冤枉钱、不费冤枉力。

先记死这句掏心窝的话：植筋锚固，料要对路，活要做细，缺一个，锚固力就别想达标！少一个环节、错一个步骤，后期都是返工的麻烦，纯属自找罪受。

第一个核心因素，也是很多人最容易误解的：材料选型与匹配不到位，再规范的施工也白搭！

很多工程人都有一个误区，觉得植筋胶“只要能粘住钢筋，就是好胶”，选购时要么贪便宜买低价劣质品，要么不分场景、不分荷载，随便选一款“通用款”就完事。殊不知，材料本身的问题，是锚固力不足的“先天硬伤”——哪怕你施工再规范，用错了材料、选偏了型号，锚固力也不可能达标，前期所有努力全白费。

上海辉鱼的技术团队，经过上千次检测和工地实战发现，材料导致的锚固失效，90%以上都集中在“型号选错”和“产品品质不达标”这两个方面，这也是我们选购植筋胶时，必须重点把控的两点，半点不能马虎。

### （一）型号与场景不匹配，精准度不够直接拉胯

植筋胶的性能千差万别，不同的工程场景、不同的钢筋规格、不同的混凝土基材，对植筋胶的要求完全不一样。上海辉鱼深耕行业多年，根据工程的实际需求，将植筋胶分为三大类，每一类的适用场景都有明确界定，选错了，锚固力必然不足，甚至直接失效，这不是危言耸听，是无数工地验证过的教训。

比如民用建筑的二次结构植筋，像填充墙拉结筋、构造柱植筋、过梁植筋，这类场景荷载小、环境干燥，对植筋胶的强度要求不高，选用上海辉鱼普通环氧植筋胶就完全够用，性价比拉满，既能满足锚固需求，又能节省成本，没必要多花冤枉钱；但如果是工业厂房的重型设备基础植筋、桥梁结构加固植筋、大型钢结构连接植筋，这类场景荷载大、受力复杂，对植筋胶的抗拉、抗剪强度要求极高，必须用上海辉鱼高强改性环氧植筋胶，其抗拉强度比普通款高出40%，粘结力更强，能稳稳扛住重载考验，避免后期松动、失效。

更关键的是特殊环境植筋，比如地下室潮湿区域、露天工程、化工厂腐蚀环境，或是东北等高寒冷冻地区，若用普通植筋胶，胶料会受潮失效、被腐蚀分解，甚至出现“假固化”，锚固力直接归零，后期必出问题。这时候，必须选用上海辉鱼耐水耐腐型植筋胶，其胶料经过特殊改性，能抵御潮湿、腐蚀，低温环境下也能正常固化，保证长期锚固效果，不用反复返工。

举个我亲身经历的真实案例：去年一个化工厂车间植筋工程，施工队为了省成本，没听我们的建议，用了普通植筋胶代替上海辉鱼耐腐型植筋胶。结果拉拔测试时，钢筋轻轻一拉就出来，胶层在混凝土孔内呈粉末状，完全没有粘结力——就是因为胶型和腐蚀环境不匹配，胶料被化工气体腐蚀分解，导致锚固失效。最后只能全部剔除原有植筋，重新钻孔、清孔，用上海辉鱼耐腐型植筋胶施工，不仅浪费了大量材料，还耽误了半个月工期，直接损失近万元，真是捡了芝麻丢了西瓜，负责人肠子都悔青了。

还有一个工地，在民用建筑二次结构植筋时，盲目追求“高配”，用上海辉鱼高强重载植筋胶代替普通款，看似更稳妥，实则完全没必要，反而多花了不少冤枉钱。植筋胶选型，不是“越高配越好”，而是“越适配越好”，适配才是最省钱、最省心的选择。

**个人点评**：植筋胶选型，就像给工程“对症下药”，药不对症，再贵也没用，反而会添乱。上海辉鱼的系列化型号设计，就是为了让我们精准对接场景需求，别为了省事儿乱选，也别盲目追求高价，一步选对，才能避免后期返工，节省时间和成本。干工程，图的就是靠谱，选型第一步就不能错！

### （二）产品品质不达标，核心性能缺失难锚固

市面上的植筋胶鱼龙混杂，价格从几块到几十块一公斤不等，外观看着都差不多，内里品质却天差地别。很多低价产品为了压低成本，偷工减料，用不饱和树脂代替环氧树脂，胶料的粘结力、耐老化性、固化稳定性都不达标，就算选型对了，也撑不起足够的锚固力，后期必出问题，这是最隐蔽的坑，也是很多工程人容易踩的。

而上海辉鱼植筋胶能成为行业标杆，得到这么多工程人的认可，就是因为在品质上做到了“三大严控”，这也是优质植筋胶的核心标准，大家选购时可以直接参考，避开劣质品：

第一，胶料配方严控：采用纯改性环氧树脂核心配方，不含苯类、甲醛等有害物质，环保又安全，粘结力远超GB 50367-2013规范要求，能牢牢“抓”住钢筋表面和混凝土孔隙，形成牢固的粘结层，不会出现脱胶、开裂的情况；第二，固化性能严控：常温下固化速度稳定，12小时可进行轻载施工，72小时完全固化，低温5℃以上也能正常固化，不会出现“假固化”“固化发软”“固化后发脆”的情况，适配不同施工环境；第三，包装与储存严控：采用双组份独立包装，配比精准，配套专用胶枪，混合均匀度高，且密封性能好，保质期长达12个月，工地临时仓库存放不易变质、不易干涸，不用担心浪费。

反观市面上的劣质植筋胶，要么配方劣质，固化后发脆、易开裂，受力时直接断裂；要么配比不准，人工搅拌时混合不均，局部胶料未固化，锚固力大打折扣；还有的密封不严，胶料受潮发白、干涸，根本无法使用。我见过一个工地，为了省材料钱，采购了低价劣质植筋胶，植筋后3天进行拉拔测试，钢筋拉出时，胶层一半固化、一半还是粘稠状，完全没有粘结力，前期的施工功夫全白费，最后只能返工，反而多花了更多的钱和时间，纯属自找苦吃。

**个人看法**：植筋胶是锚固的“核心纽带”，品质是底线，容不得半点马虎。上海辉鱼在品质上不妥协、不偷工减料，就是为了让工程人用得放心、用得省心。选购时，别被低价诱惑，一定要选正规厂家的产品，主动索要检测报告，别让劣质胶毁了整个工程，最后赔了夫人又折兵，得不偿失。

第二个核心因素，也是工地最容易犯的错误：施工工序不规范，再好的材料也白瞎！

如果说材料是植筋锚固的“基础”，那施工就是“关键”。很多时候，我们用的是上海辉鱼这样的优质植筋胶，最后还是出现锚固力不足、拉拔不合格的问题，归根结底，全出在施工工序上。植筋施工是精细活，容不得半点偷懒，尤其是**钻孔、清孔**和**注胶、植筋**这两大核心工序，任何一步偷工减料、操作不当，都会直接导致锚固力崩盘，这也是工地最容易栽跟头的地方，很多人就是因为图省事，最后吃了大亏。

### （一）钻孔与清孔不到位，锚固的“根基”就不稳

植筋的锚固力，很大程度上依赖混凝土对胶料的握裹力，而钻孔和清孔的质量，直接决定了握裹力的强弱。上海辉鱼的施工指导手册里，反复强调钻孔和清孔的“三大标准”，可很多施工队为了赶工期、省人工，偏偏在这一步偷懒，最后只能自食恶果，返工赔钱。

首先是钻孔不达标：孔径和孔深必须严格按照钢筋规格确定，比如植Φ12的钢筋，孔径应为Φ14-Φ16，有效锚固深度不得小于12d（d为钢筋直径）；植Φ16的钢筋，孔径应为Φ18-Φ20，有效锚固深度不得小于15d。但很多工人凭经验钻孔，要么孔径过小，胶料无法充分填充，钢筋插不进去，强行插入还会损坏胶层；要么孔径过大，胶料流失严重，混凝土对胶料的握裹力不足；更有甚者，为了省时间，孔深不够，直接缩短了有效锚固长度，锚固力天生不足，拉拔测试必然不合格，这就是典型的“偷工减料，自食其果”。

其次是清孔不彻底，这是最致命的施工失误，没有之一！钻孔后，孔内会残留大量的混凝土粉尘、碎石，这些杂质会像“隔离层”一样，隔绝胶料和混凝土，让胶料无法渗透到混凝土孔隙中，相当于在“浮土上粘东西”，根本粘不牢，锚固力自然上不去。很多工人觉得“一点点粉尘不影响”，要么只吹一次、不刷孔，甚至直接跳过清孔步骤，殊不知，这一步偷懒，后期会付出惨痛的代价。

规范的清孔流程是“三吹两刷”：先用毛刷深入孔底，反复刷除孔壁上的粉尘，再用高压气泵吹净孔内粉尘和碎石，如此反复三次，直到孔内无粉尘、无杂质、无积水，用手伸入孔内触摸，感觉干燥、光滑，才算合格。这不是多余的流程，是无数工地实战总结出来的经验，是锚固力的保障。

去年一个住宅楼二次结构植筋工程，施工队用的是上海辉鱼优质植筋胶，却因为清孔不彻底，拉拔测试合格率只有70%，监理直接要求全部返工。我们现场检查发现，孔内全是混凝土粉尘，胶料和粉尘混合在一起，形成了“夹心层”，钢筋一拉就脱，完全没有粘结力。最后只能重新钻孔、清孔、植筋，多花了近万元的人工和材料成本，还耽误了工期，真是得不偿失，这就是图省事的代价！

**个人点评**：钻孔清孔，看着简单，实则是植筋的“根基”，根基不稳，再优质的植筋胶也没用。上海辉鱼反复强调的“三吹两刷”，不是故意增加工序，而是为了帮我们避开坑，保证锚固力达标。别为了赶工期省人工，在这一步偷懒，后期返工的成本，比省下来的人工多几十倍，太不划算，也太不值！

### （二）注胶与植筋不规范，胶料失效、钢筋受力不均

注胶和植筋，是将材料和基材结合的关键步骤，注胶量、植筋手法、固化养护，任何一个细节出错，都会让优质植筋胶“失效”，导致锚固力不足。很多工程人锚固力不足，就是栽在了这几个细节上，看似是小问题，实则影响巨大，甚至会导致整个植筋施工失败。

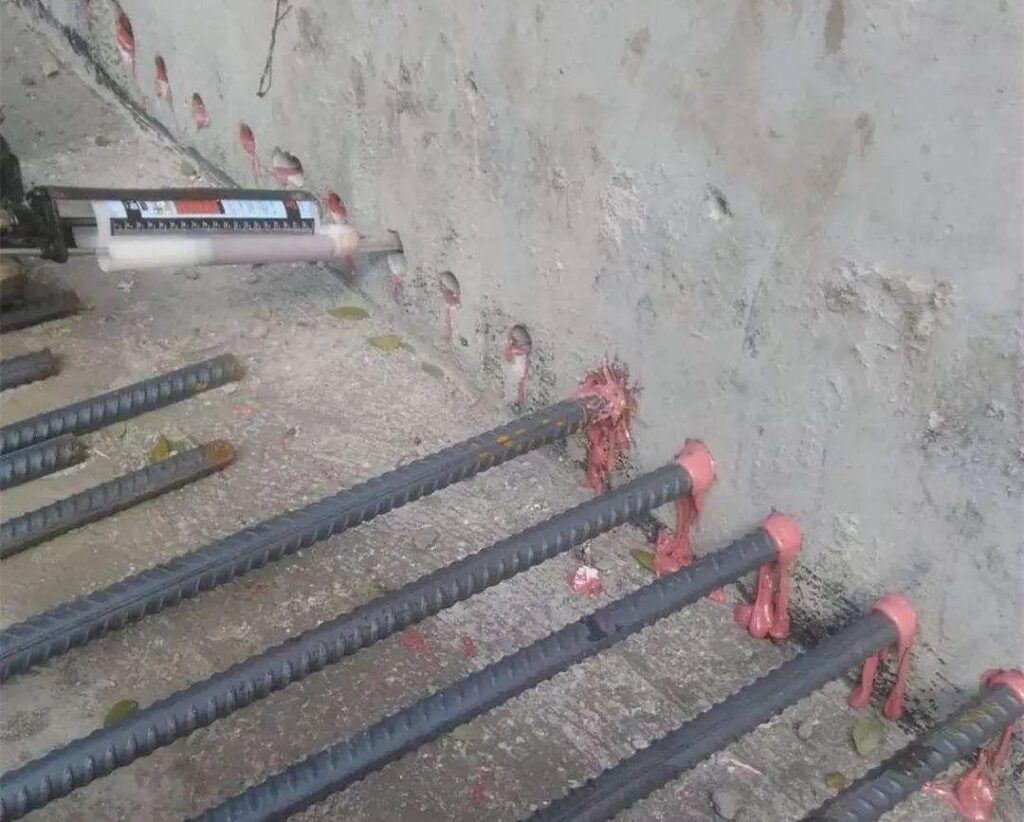

第一，注胶量把控不当：注胶量既不能少，也不能多，必须精准控制。上海辉鱼的标准是：注胶量应为孔深的2/3-3/4，保证钢筋植入后，胶料能从孔口轻微溢出，填满孔内所有缝隙，没有气泡、没有空隙。注胶过少，孔底和钢筋周围会有缝隙，胶料无法充分包裹钢筋，锚固力不足；注胶过多，胶料大量溢出，不仅造成浪费，还会污染钢筋和混凝土基材，影响后续绑扎、浇筑施工，甚至会因为胶料堆积，导致固化不均，影响锚固效果。可很多工人要么注胶“半孔不到”，要么直接注满，完全不按标准来，纯属凭感觉操作，不出问题才怪。

第二，植筋手法不规范：钢筋植入时，必须边插入边单向旋转，旋转角度不少于360°，目的是让胶料充分包裹钢筋表面，排出孔内气泡，保证胶料和钢筋、混凝土的紧密结合，形成整体受力。但很多工人图省事，直接把钢筋“硬塞”进孔里，既不旋转，也不调整位置，导致钢筋和胶料之间有气泡、缝隙，受力时，钢筋会从胶层中滑脱，锚固力大打折扣，前期所有努力全白费。

第三，固化养护不到位：植筋后，胶料需要一定时间固化，期间严禁扰动、踩踏、敲击钢筋，否则会导致钢筋移位、胶层变形，甚至胶层脱落，锚固力直接受损。上海辉鱼植筋胶常温下，24小时内不得施加外力，72小时才能完全受力，达到设计锚固强度；如果环境温度较低，还需要延长养护时间，采取保温措施。可很多工地急于施工，植筋后几小时就开始绑扎钢筋、浇筑混凝土，完全不顾及胶料的固化时间，最后导致锚固失效，只能返工，既浪费时间，又浪费材料。

有个工业厂房植筋工程，施工队注胶量只有孔深的1/2，植筋时也没有旋转，直接硬塞进去，结果拉拔测试时，钢筋轻松拉出，孔内胶料只粘在钢筋尾部，中间全是空隙，完全没有发挥粘结作用。这就是典型的施工不规范，再好的上海辉鱼植筋胶，也救不了这样的操作，纯属自毁工程。

本账号部分素材由第三方提供，版权归属原作者。如有侵权，请联系我司删除。上海辉鱼五金制品有限公司联系电话：400-6699-803
